設備名稱：巖石聲波參數測試儀 設備型號：HS-YS403E
應用領域
|
點擊資料下載主要特點：
- ▲能配國內外單軸、三軸試驗設備；
- ▲單軸、三軸試驗配專用換能器能夠高溫、高壓(軸壓、圍壓、孔壓)下工作；
- ▲三分量換能器專利產品巖芯三向異性測試（X、Y、Z）超聲橫波、縱波測試（不用更換換能器)本所不同尺寸、頻率規格的換能器任意選配；
- ▲可單發單收單獨控制；發射、接收、工控主板及顯示一體 機；
- ▲波形及波形特征可實時顯示、聲波參數及波速顯示;
- ▲波速、彈性模量、泊松比等計算功能;
- ▲橫/縱波測試，資料保存、調用；單次、連續展示采集控制功能;
- ▲全套自主研發本單位有不同尺寸、頻率規格的換能器任意選配。
- 儀器主要參數：
- 巖石三向震動異性測試，超聲波測試。
巖石聲波參數測試儀, HS-YS400系列
| 名稱 | 巖石聲波參數測試儀 | |||||
型號 |
HS-YS401E | HS-YS402E | HS-YS403E | HS-YS402EY | HS-YS403EY | HS-YS402L |
| 頻帶寬度 | 1KHz-2.5MHz | 500Hz-500Khz |
||||
可配換能器 |
1.橫波換能器 |
1.橫波換能器 3.二分量換能器(橫縱一體) |
1.橫波換能器 3.二分量換能器(橫縱一體) 4.三分量換能器(橫縱一體) |
1.可配3對單分量橫波換能器 3.可配3對二分量換能器 (橫縱一體)適用多面、多點、多層測試 |
1.可配3對單分量換能器 3.可配3對三分量換能器(橫縱一體)，適用多面、多點、多層測試 |
1.橫波換能器 3.二分量換能器(橫縱一體) |
| 適用標準 | SY/T6351-1998《中華人民共和國石油天然氣行業標準:巖石聲波特性的實驗室測定》 |
低頻 |
||||
主機軟件、硬件單發多收，多發多收、可以按要求定做。 |
||||||
巖石測試裝置或平臺
| 序號 | 名稱 | 主要應用 |
技術參數 |
| 1 | 巖石高溫高壓夾持裝置 | 高溫高壓巖石力學-聲學特性測試系統，實時高溫高壓條件下巖石力學-聲學-一體化測試，干燥巖石-高溫高圍壓高氣壓環境，橫波縱波三向震動異性測試。 | 軸壓:50~200MPa 圍壓:40MPa 溫度:180℃ 水(氣)壓:40MPa 試樣:直徑50x100mm 以上參數可以按要求定做 |
| 2 | 巖石高溫高壓滲流夾持裝置 | 巖石高溫高壓滲流夾持裝置 高溫高壓巖石力學-滲流-聲學特性測試，實時高溫高壓條件下滲流特性一體化測試驗，巖石飽和試驗-高溫高圍壓高水(氣)壓環境-采集數據，縱波、橫波三向震動異性測試。 |
軸壓:40 MPa 圍壓:40 MPa 溫度:180°C 水(氣)壓:40MPa 試樣:直徑50x100mm 以上參數可以按要求定做 |
| 3 | 巖石圍壓聲波特性測試臺 （常溫） | 巖石圍壓聲學特性測試系統，實時巖石力學-聲學-一體化測試，巖石高壓環境橫波縱波橫縱波測試。 | 圍壓:40MPa 試樣:直徑50x100mm 以上參數可以按要求定做 |
| 4 | 巖石圍壓軸壓聲波特性測試臺 （常溫） | 巖石高壓聲學特性測試系統，實時巖石力學-聲學-一體化測試，巖石高壓環境橫波縱波橫縱波測試。 | 軸壓:50~800MPa 圍壓:40MPa |
| 常用直徑：50mm,38mm,25mm,溫度壓力可以按要求定做 | |||
三分量換能器(傳感器)
專利號：ZL201920129140.7
三分量換能器：PSS,3晶換能器， 縱波橫波一體三向換能器； 一個縱波、兩個橫波晶體正交90度工作。
頻率，壓力（軸壓0-900MPa、圍壓0-200MPa） 溫度、換能器過液孔、防水防油、各種尺寸及環境的應用，可以按要求定做，滿足安裝配套。
|

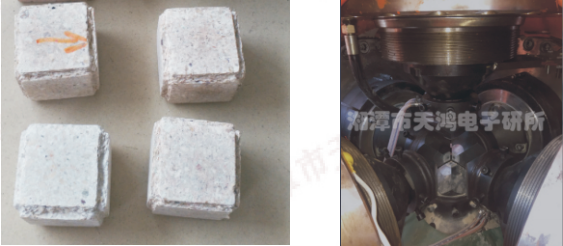

C)UU$VRMGV7H8}R.png)
超聲波測試配件 |
|||||||
防水換能器 |
高溫換能器 |
||||||
磁致伸縮換能器 |
超聲波振子（焊接） |
||||||
信號線 |
轉換接頭 |
聲波信號發生器 |
超聲波信號發生器 |
||||
1KHz到5MHz各種換能器按要求定做，不同的驅動電壓，頻帶，應力，溫度，防水，尺寸各種要求定做
|
|||||||
| 系統指標 | |
| 系統 | windows xp |
| 內置電子盤 | 16G |
| 顯示方式 | 800*600液晶高亮度顯示 |
| 操作方式 | 觸摸屏操作 |
| 通用接口 | 2個標準USB接口，可接市面上的普通U盤，USB鍵盤，USB鼠標 |
| 聲參量指標 | |
| 通道數 | 1、2、4、8、12、16(注產品型號中的數字為準 如：DB16A為16通道) |
| 發射脈沖電壓 | 50V/200V/1000V/超磁伸縮發射源（可選型） |
| 發射脈寬 | 0.2us～1000us，可調 |
| 數據采集指標 | |
| 采樣間隔 | 0.05us～4000us，可調 |
| 采樣長度 | 0.5、1、2、4、8、16、32Kb |
| 觸發方式 | 單發觸發、連續觸發，外單發觸發， 外連續觸發，通道觸發 |
| 觸發電平 | 正／負觸發、開路觸發、短路觸發 |
| 放大指標 | |
| 放大器衰減倍數 | 雙組 1、2、5、10、20、50、100、200 衰減 |
| 上邊帶截止頻率 | 直通、1MHz、100KHz、10KHz、1KHz |
| 下邊帶截止頻率 | 直通、100Hz、1KHz、10KHz、100KHz。 |
| 其他參數 | |
| 體積 | 410 X W320 X 160mm |
| 重量 | 2.2kg |
| 工作溫度 | -10℃～+50℃ |
| 工作濕度 | ≤%85 |
| 電池使用 | 連續采樣工作4小時以上，可備用標準12V車用電池 |
| 如果你對本所儀器感興趣，想了解更詳細的產品信息，請與本所聯系 |
